廣東正名精工科技有限公司

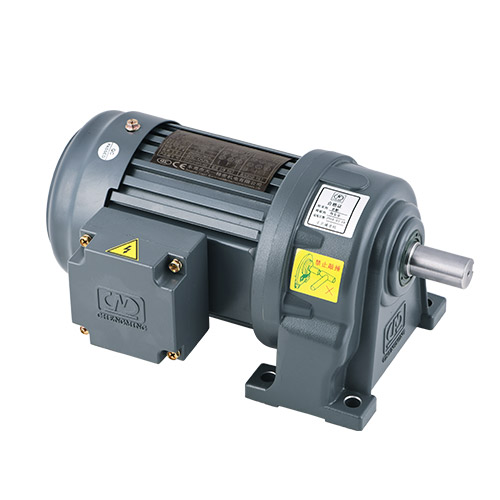

          臥式齒輪減速電機

          產品性能

          正名產品符合ISO9001質量認證,CE認證,CCC認證企業,引進臺灣技術與先進設備,專業制造齒輪減速電機,硬齒面減速機,行星減速機,RV渦輪減速機,型號齊全,提供全面齒輪傳動方案.


          聯絡我們 郵件咨詢
          • 臥式小比數
          • 臥式小比數

          主要參數

          功率:
          100-3700W
          速比:
          3~50,60~200
          輸出扭矩:
          1.6~1500N·m
          軸徑:
          18,22,28,32,40,50mm

          選型說明


          CH
          18
          10030SKBG1LB
          機型代號 :CH底腳安裝;CV法蘭安裝;CHM底腳安裝入力法蘭;CVM法蘭安裝入力法蘭;CHD底腳安裝入力軸;CVD法蘭安裝入力軸
          軸徑 : 18,22,28,32,40,50,60
          馬力 :100W~3700W
          減速比 :3,5,10...1800

          S: 附三相馬達220V,380V/50,60HZ

          K: 附三相馬達220V,440V/50,60HZ

          A: 附單相文電馬達110V,220V/50,60HZ ; AV: 附單相離心馬達110V,220V/50,60HZ

          Z: 縮框幾種   ;  F: 法蘭修平面

          Q1: 110V 強制風扇   Q2: 220V 強制風扇

          Q3: 380V 強制風扇


          B: DC90V斷電剎車器T

          YB: 手釋放剎車器

          D: DC24V通電剎車器

          以出力軸看線盒方向

          G1: 左方向 (標準型)(STD)

          G2: 右方向; G3: 上方向 ; G4: 下方向

          入線口方向 WIRE INLET

          T: 向上  ;  D: 向下 ;  F: 向前  ;  B: 向后

          L: 向左  ;  R: 向右

          注:如有特殊需要請另行洽詢!

          詳細介紹

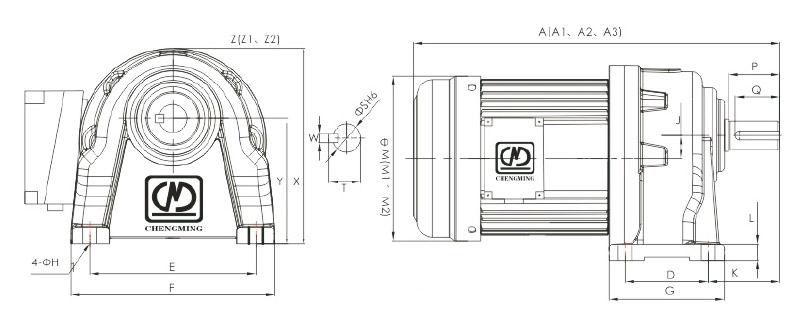

          一、CH 臥式齒輪減速電機 圖紙

          正名齒輪減速電機


          二、CH臥式齒輪減速馬達尺寸表 Dimensions(mm)

          馬力

          KW

          減速比

          Ratio

          本體

          Code

          型號

          Size(s)

          A1A2A3DE
          FGHJKLMXYZ

          100W

          1/8HP

          3-501#182532732574011013565916501013313888.5120
          60-2002#2228730729165130158901118.2601313315297.5120

          200W

          1/4HP

          3-101#18273

          293

          2774011013565916501013313888.5120
          15-902#2230732731165130158901118.2601313315297.5120
          100-2003#28333353337901401781201220.86817133178116120

          400W

          1/2HP

          3-102#2232734633165130158901118.2601316715297.5135
          15-903#28353372357901401781201220.86817167178116135
          100-2004#323884073921301702101651330.27023167212138.5135

          750W

          1HP

          3-253#28382415382901401781201220.86817167178116135
          30-1204#324174494171301702101651330.27023167212138.5135
          125-2005#404444764441502102651981542.28524167250160135

          1500W

          2HP

          3-304#32449
          4701301702101651330.27023192212138.5146
          40-1005#404764971502102651981542.28524192250160146
          110-1806#505175381702653212381851.712031.5192308200146

          2200W

           3HP

          3-405#404825081502102651981542.28524220250160160
          45-1006#505235491702653212381851.712031.5220308200160
          3700W

            5HP

          3-105#404985241502102651981542.28524220250160160
          15-606#505395651702653212381851.712031.5220308200160

          備注:A :三相鋁売馬達     A1 :三相鐵殼馬達

                 A2:三相馬達附剎車器

          三、CH臥式齒輪減速馬達出力軸尺寸  Output shaft

          型號

          Size(S)

          出力軸

          SHAFT

          鍵槽

          KEYWAY

          KEY


          S h6PWTQSPEC'
          18Φ18

          30

          520255x5x27
          22Φ2240725357x7x35
          28Φ2845731407x7x40
          32Φ32551035.55010x8x50
          40Φ40651043.56010x8x60
          50Φ508014547014x9x75


          四、臥式齒輪減速電機各部零件說明

          A)本體

          ※1號,2號及3號本體,其出力軸徑介于Φ18-Φ28之間,減速機本體皆采用鋁合金材質ADC-12。



          ※4號,5號及6號本體,其出力軸徑介于Φ32-Φ50之間,減速機本體皆采用鑄鐵材質FC-20。



          B)1/2/3段齒輪

          ※齒輪經精密滾齒加工,齒輪加工精度等級為2-3級。



          ※齒輪材質為S45C,調質至HRC210再經高周波熱處理至HRC45°~48°。



          C)二/三段齒軸

          ※齒軸經SKIVING精密滾齒加工齒輪精度等級為1-2級。



          ※齒軸材質為SCM21 ,調質至HRC210 再經滲碳熱處理至HRC58 °~61°。



          D)馬達齒軸

          ※馬達齒軸經SKIVING精密滾齒加工,齒軸精度等級為1-2級



          ※材質為SCM4 ,調質至HRC210 再經高周波熱處理至HRC50°-53°。



          E)軸承

          ※馬達部份皆采用瑞典SKF或同等級精密軸承,以確保長期運轉壽命。



          F)油封

          ※馬達軸倒以附高溫VITON油封為主,可確保防止潤滑回調馬達內部。



          G)接線盒

          ※呆用鋁合金專用IP-55鋁制搖線盒,防水性及防塵性佳。



          H)三相/單相馬達本體

          ※三相馬達:采標準全密閉型專用鋁殼馬達配IP-55鋁制搖線盒,具較佳防水性及防塵性,易散熱及運轉效率高。



          ※單相馬達:采標準半密型專用鐵殼馬達配鐵制接線盒,較易散熱,運轉率高。(本公司亦可提供全密型鐵殼馬達及鋁合金型單相馬達》



          I)馬達后蓋

          ※可采用防水型馬達后蓋,于軸心處加置油封,可防止灰塵及外部水氣流入馬達。



          產品型錄下載

          了解更多關于產品信息,請下載相關型錄進行查看。

          點擊下載

          正名銷售網絡查看

          了解更多關于這款產品,找到離您最近的銷售服務點。 另外,您也可以撥打電話、發送郵件聯絡我們進行咨詢。
