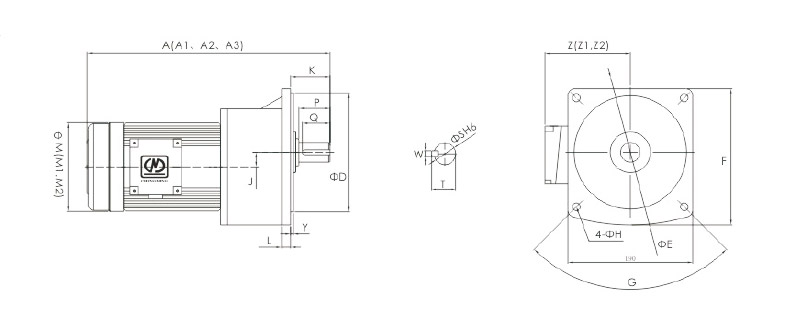

一、CV 立式齒輪減速電機 圖紙

二、立式齒輪減速電機尺寸表  Dimensions(mm)

備注:A :三相鋁売馬達 With 3-phase aluminum motor      A1 :三相鐵殼馬達   With 3-phase steel plate motor.

       A2:三相馬達附剎車器   With 3-phase brake motor.      * :屬于B型出力法蘭 Belong to B type output   flange.

三、立式齒輪減速電機出力軸尺寸  Output shaft

四、立式齒輪減速電機各部零件說明

A)本體

※1號，2號及3號本體，其出力軸徑介于Φ18-Φ28之間，減速機本體皆采用鋁合金材質ADC-12。

※4號，5號及6號本體，其出力軸徑介于Φ32-Φ50之間，減速機本體皆采用鑄鐵材質FC-20。

B)1/2/3段齒輪

※齒輪經精密滾齒加工，齒輪加工精度等級為2-3級。

※齒輪材質為S45C，調質至HRC210再經高周波熱處理至HRC45°~48°。

C)二/三段齒軸

※齒軸經SKIVING精密滾齒加工齒輪精度等級為1-2級。

※齒軸材質為SCM21 ,調質至HRC210 再經滲碳熱處理至HRC58 °~61°。

D)馬達齒軸

※馬達齒軸經SKIVING精密滾齒加工，齒軸精度等級為1-2級

※材質為SCM4 ,調質至HRC210 再經高周波熱處理至HRC50°-53°。

E)軸承

※馬達部份皆采用瑞典SKF或同等級精密軸承，以確保長期運轉壽命。

F)油封

※馬達軸倒以附高溫VITON油封為主，可確保防止?jié)櫥卣{(diào)馬達內部。

G)接線盒

※呆用鋁合金專用IP-55鋁制搖線盒，防水性及防塵性佳。

H)三相/單相馬達本體

※三相馬達：采標準全密閉型專用鋁殼馬達配IP-55鋁制搖線盒，具較佳防水性及防塵性，易散熱及運轉效率高。

※單相馬達：采標準半密型專用鐵殼馬達配鐵制接線盒，較易散熱，運轉率高。(本公司亦可提供全密型鐵殼馬達及鋁合金型單相馬達》

I)馬達后蓋

※可采用防水型馬達后蓋，于軸心處加置油封，可防止灰塵及外部水氣流入馬達。
